混合矩阵板卡

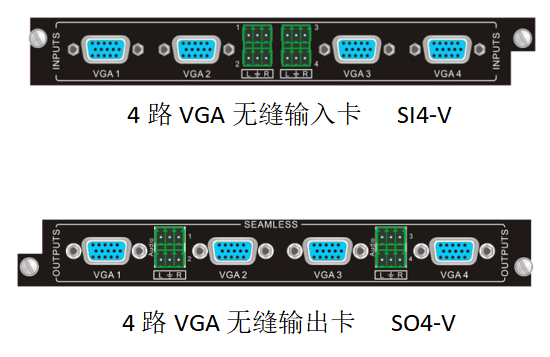

VGA无缝模拟板卡

VGA端口支持VGA、CVBS、YPbPr格式

输入输出板卡可通过WEB或PC软件操作界面手动设置输出信号格式

支持高分辨率1920x1200@60Hz

输出分辨率可调，通过WEB或PC软件操作界面设置

VGA格式分辨率可调：800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1920x1080I, 1920x1080p (default), 1920x1200

当输出卡设置为CVBS信号格式输出时，可设置为PAL或NTSC制式，默认为PAL制式

输出板卡音频开/关状态可手动设置，通过WEB或PC软件操作执行，默认为关闭

输入卡具有字符叠加功能，通过WEB或PC软件操作界面设置

电视墙拼接功能，通过WEB设置

输出卡与其他无缝输入信号卡进行切换时，切换通道连接的输入信号源分辨率需保持一致

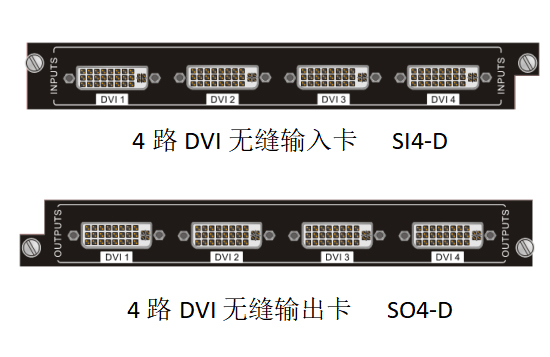

DVI无缝板卡

DVI端口支持DVI、VGA、CVBS、YPbPr格式

输入板卡自动识别信号格式，输出板卡可通过WEB或PC软件界面手动设置输出信号格式

兼容HDMI与HDCP标准，兼容HDMI信号

输出分辨率可调，通过WEB或PC软件操作界面设置：自动配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1920x1080I, 1920x1080p (默认), 1920x1200

支持EDID管理与DDC通讯

输入卡具有字符叠加功能，通过WEB或PC软件操作界面设置

电视墙拼接功能，通过WB设置

当输出卡设置为CVBS信号格式输出时，可设置为PAL或NTSC制式，默认为PAL制式

输出卡与其他无缝输入信号卡进行切换时，切换通道连接的输入信号源分辨率需保持一致

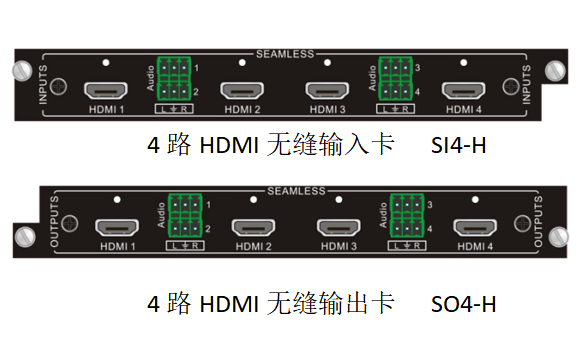

HDMI无缝板卡

兼容DVI信号

支持HDMI标准，兼容HDCP

自动识别输入分辨率

输出分辨率可调，通过WEB或PC软件界面设置：自动配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1366x768, 1920x1080I, 1920x1080p （默认）, 1920x1200

支持EDID管理，且支持DDC通信

高分辨率支持1080P@60Hz

输入音频支WEB或PC软件界面选择：HDMI内嵌音频（默认）、模拟音频

输出模拟音频开/关状态支持WEB或PC软件界面控制，系统默认为关

输入卡具有字符叠加功能，通过WEB或PC软件操作界面设置

电视墙拼接功能，通过WEB设置

输出卡与其他无缝输入信号卡进行切换时，切换通道连接的输入信号源分辨率需保持一致

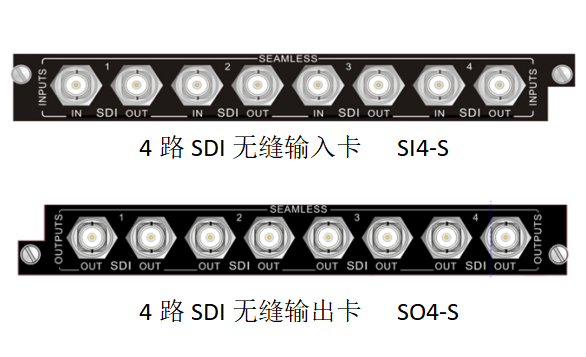

SDI无缝板卡

输入板卡：4路SDI输入端口与4路SDI环出端口

输出板卡：4路SDI输出端口与4路SDI环出端口

输入分辨率自动识别

分辨率支持：1080p、1080i、720p

高分辨率支持1080p，可传输至100米远距离

兼容3G-SDI、HD-SDI、SDI

输入卡具有字符叠加功能，通过WEB或PC软件操作界面设置

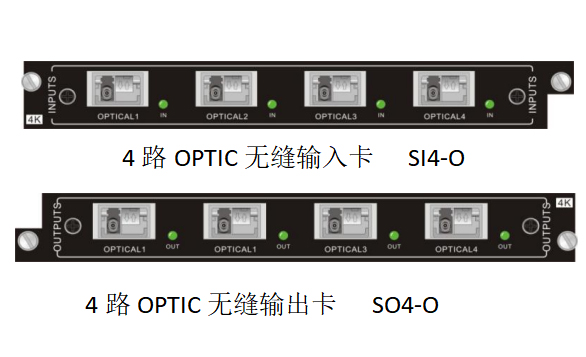

OPTIC无缝板卡

高支持1080P 信号；

配合光纤模块使用，通过单模光纤进行长距离信号传输，传输距离长达1KM；

需配合光纤发射器/接收器使用；

高传输速率：10.2Gbps；

指示灯状态：有信号输入/输出时，指示灯亮绿色。

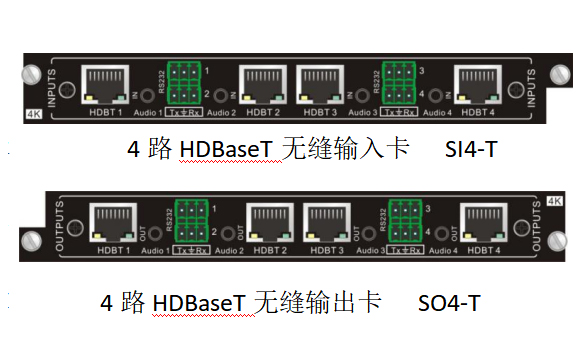

HDBaseT无缝板卡

支持HDMI标准，兼容HDCP

HDBaseT端口传输1080P信号远为70米(Cat6)，需配合发射器/接收器使用

HDBaseT指示灯状态：系统上电后，绿灯闪烁；通过网线连接设备时，亮黄灯

输入音频支持WEB或PC软件操作界面选择：HDMI内嵌音频（出厂默认）、3P模拟音频

输出3P模拟音频开/关状态支持WEB或PC软件操作界面控制，系统默认为开启

输出HDCP开/关状态支持WEB或PC软件操作界面控制，系统默认为关闭

输出分辨率可调，通过WEB或PC软件操作界面设置：自动配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1920x1080I, 1920x1080p (default), 1920x1200

RS232串口可实现双向通讯控制：点对点控制远端第三方设备、点对点本地控制第三方设备，此时均为第三方设备通讯协议。直接发送第三方设备指令控制

支持EDID管理与DDC通讯

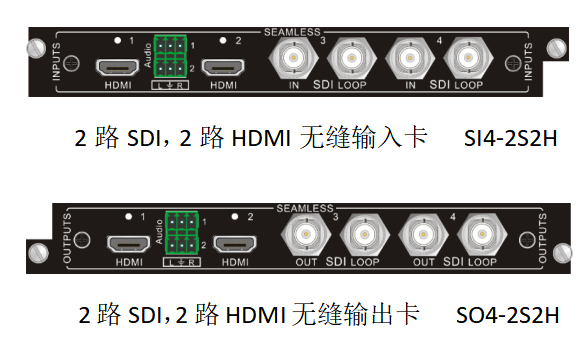

2路HDMI与2SDI无缝板卡

输入板卡：2路SDI输入端口与2路SDI环出端口，2路HDMI输入

输出板卡：2路SDI输入端口与2路SDI环出端口，2路HDMI输出

输入分辨率自动识别

SDI分辨率支持：1080p、1080i、720p

高分辨率支持1080p，可传输至100米远距离

兼容3G-SDI、HD-SDI、SDI

HDMI兼容DVI信号

支持HDMI标准，兼容HDCP

自动识别输入分辨率

输出分辨率可调，通过WEB或PC软件界面设置：自动配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1366x768, 1920x1080I, 1920x1080p （默认）, 1920x1200

支持EDID管理，且支持DDC通信

高分辨率支持1080P@60Hz

输入音频支WEB或PC软件界面选择：HDMI内嵌音频（默认）、模拟音频

输出模拟音频开/关状态支持WEB或PC软件界面控制，系统默认为关

输入卡具有字符叠加功能，通过WEB或PC软件操作界面设置

电视墙拼接功能，通过WEB设置

输出卡与其他无缝输入信号卡进行切换时，切换通道连接的输入信号源分辨率需保持一致
